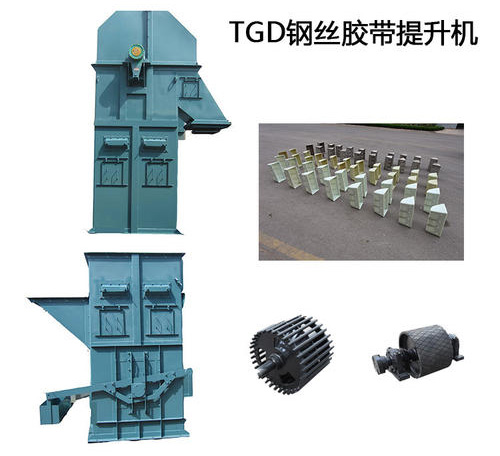

鋼絲膠帶提升機

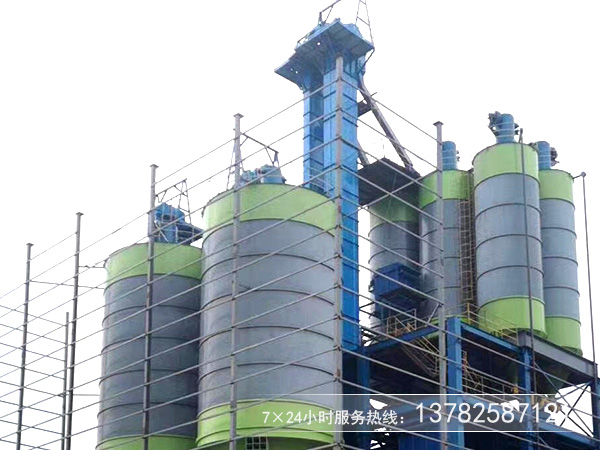

鋼絲膠帶提升機是TGD型鋼絲繩芯膠帶斗式提升機，相比TD行膠帶提升機，該提升機提升量更大、更耐用、運行平穩可靠、使用壽命長。主要應用于水泥等比重比較重的物料，是新型干法水泥廠窯尾入窯生料，生料均化庫、水泥庫入庫物料取代國外同規格產品的理想替換品。

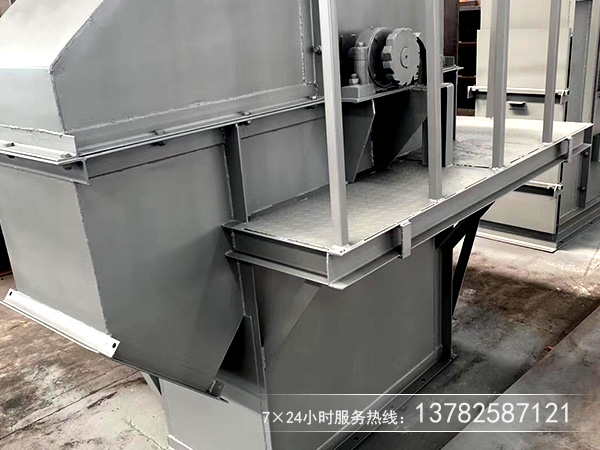

真機圖片

工作原理

GD型鋼絲繩芯膠帶斗式提升機牽引構件采用高強度鋼絲繩芯橡膠帶，克服了鏈條嚙合驅動產生動載荷，較鏈條更輕便，工作平穩，能以更快的運動速度達到更高的生產率，在同樣的生產條件下，膠帶因其工作速度高和自重較輕，可使物料線荷載和牽引構件的線載荷減少，從而減少整機的尺寸和自重。

廠家質量保證

1、驅動裝置交軸硬齒面減速機與提升機主軸直聯，結構緊湊、合理、可靠，與減速機間采用滾力偶合器，實現柔性傳動，并實現對電機的過載保護；減速機上配備逆止裝置，防止倒轉；配有輔轉電機，方便檢修。
2、采用特殊設計的防撕裂高強度鋼絲繩膠帶，配有特殊設計的膠帶頭和料斗固定件，使膠帶在運行中不脫開、不撕（斷）裂，大大提高了膠帶的使用壽命；對設計合理，并有不同型式排列，確保物料連續提升機卸出。
3、頭部滾筒設計采用自動對中裝置，滾筒包前采用高性能橡膠，使用壽命長，摩擦力大。
4、中部機殼采用雙通道優代設計，避免相對高速運行的膠帶帶來的渦流干擾，并設有加強角鋼。
5、尾部滾筒采用輪輻式設計，有效排出附著在膠帶上的物料，提高膠帶的使用壽命；尾部采用齒輪條重力張緊裝置；同步調節尾部滾筒行程。尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和料位控制儀、速度檢測儀。

技術參數表

規格、型號		TG160	TG250	TG315	TG400	TG500	TG630	TG800	TG1000
輸送量（m3／h）		32	70	98	143	206	329	451	686
料斗	容量vo（l）	3	7	10	16	25	39	65	102
	斗距t（mm）	260	325	360	410	460	520	580	650
料斗、膠帶重 kg/m		22	33	33.2	42.2	62.3	78.53	106	145
提升速度（m/s）		1.4	1.8	1.8	1.8	1.8	1.8	1.8	1.8
大提升高度		100m

 注：提升高度超過80米時，需特殊設計。請與我廠技術部門聯系。
